減速器輸出軸的設計

發布時間：2017-07-10 11:07:00 點擊：

    泰興減速機：1，5—滾動軸承 2—軸   3—齒輪   4—套筒 6—密封蓋  7—鍵   8—軸承端蓋   9—軸端擋圈 10—半聯軸器  (2)按扭轉強度估算軸的直徑  選用45#調質，硬度217~255HBS 軸的輸入功率為PⅡ=4.11 KW     轉速為nⅡ=77.22 r/min 根據課本P205（13-2）式，并查表13-2，取c=115 d≥ (3)確定軸各段直徑和長度 1從聯軸器開始右起第一段，由于聯軸器與軸通過鍵聯接，則軸應該增加5%，取Φ45mm，根據計算轉矩TC=KA×TⅡ=1.3×518.34=673.84Nm，查標準GB/T 5014—2003，選用LXZ2型彈性柱銷聯軸器，半聯軸器長度為l1=84mm,軸段長L1=82mm 2右起第二段，考慮聯軸器的軸向定位要求，該段的直徑取Φ52mm,根據軸承端蓋的裝拆及便于對軸承添加潤滑脂的要求，取端蓋的外端面與半聯軸器左端面的距離為30mm，故取該段長為L(zhǎng)2=74mm 3右起第三段，該段裝有滾動軸承，選用深溝球軸承，則軸承有徑向力，而軸向力為零，選用6211型軸承，其尺寸為d×D×B=55×100×21，那么該段的直徑為Φ55mm，長度為L(zhǎng)3=36 4右起第四段，該段裝有齒輪，并且齒輪與軸用鍵聯接，直徑要增加5%，大齒輪的分度圓直徑為270mm，則第四段的直徑取Φ60mm,齒輪寬為b=60mm，為了保證定位的可靠性，取軸段長度為L(zhǎng)4=58mm 5右起第五段，考慮齒輪的軸向定位,定位軸肩，取軸肩的直徑為D5=Φ66mm ,長度取L5=10mm 6右起第六段，該段為滾動軸承安裝出處，取軸徑為D6=Φ55mm，長度L6=21mm (4)求齒輪上作用力的大小、方向  1大齒輪分度圓直徑：d1=270mm
    2作用在齒輪上的轉矩為：T1 =5.08×105N·mm  3求圓周力：FtFt=2T2/d2=2×5.08×105/270=3762.96N
    4求徑向力FrFr=Ft·tanα=3762.96×tan200=1369.61N Ft，F(xiàn)r的方向如下圖所示    （5）軸長支反力 根據軸承支反力的作用點以及軸承和齒輪在軸上的安裝位置，建立力學模型。  水平面的支反力：RA=RB=Ft/2 = 1881.48 N  垂直面的支反力：由于選用深溝球軸承則Fa=0 那么RA’=RB’ =Fr×62/124= 684.81 N （6）畫彎矩圖  右起第四段剖面C處的彎矩：  水平面的彎矩：MC=RA×62= 116.65 Nm  垂直面的彎矩：MC1’= MC2’=RA’×62=41.09 Nm  合成彎矩：    （7）畫轉矩圖： T= Ft×d2/2=508.0 Nm  （8）畫當量彎矩圖    因?yàn)槭菃蜗蚧剞D(zhuǎn)，轉矩為脈動循環，α=0.6    可得右起第四段剖面C處的當量彎矩：

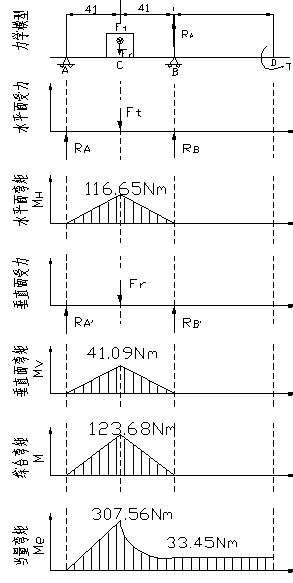

    （9）判斷危險截面并驗算強度 1右起第四段剖面C處當量彎矩最大，而其直徑與相鄰段相差不大，所以剖面C為危險截面。 已知MeC2=307.56Nm ,由課本表13-1有: ［σ-1］=60Mpa   則： σe= MeC2/W= MeC2/(0.1·D43) =307.56×1000/(0.1×603)=14.24 Nm<［σ-1］ 2右起第一段D處雖僅受轉矩但其直徑較小，故該面也為危險截面：  σe= MD/W= MD/(0.1·D13) =304.8×1000/(0.1×453)=33.45 Nm<［σ-1］  所以確定的尺寸是安全的。    以上計算所需的圖如下：
