1. 泰興減速機：自動控制系統顯示廠區內一機泵故障，隨即停用該機泵。檢修人員到現場查看。在變頻機柜間單機點動該機泵，數顯儀表及變頻器內電流顯示值均在30S左右上升到120A以上。

2. 點動該機泵時，機泵現場檢修人員報告，電動機未轉動，但有嗡嗡聲響。

3. 停止時，用手對該機泵進行盤車，盤車正常。

4. 根據電動機電流飆升，但是電動機嗡嗡響未轉動，初步判斷為電動機缺相導致。

1. 分別斷開變頻器輸出端電纜連接、電動機接線盒電纜連接，用FLUKE1508絕緣電阻測試儀1000V檔位測量電動機三相繞組相間絕緣、三相繞組對地絕緣，測量結果正常，絕緣值均在500MΩ以上。

2. 測量電動機三相繞組直流電阻，三相繞組直流電阻測量結果正常，均為0.1Ω。

3. 測量電纜三相對地絕緣、電纜相間絕緣，絕緣電阻正常。

4. 對機柜間的電纜端將電纜兩兩之間短接，在電動機端用萬用表測量電纜通斷，結果表明：該段電纜三芯均為出現斷點。

5. 對變頻器（使用變頻器為ABBACS550-01-125A）參數進行查看，并于統一控制系統內的另外2個相同型號的變頻器進行對比，參數沒有改動的跡象，變頻器無故障及報警信息。

6. 檢查變頻器進線電源電壓，電壓正常，均為400V左右。

7. 在機柜間變頻器出線電纜已斷開的情況，將變頻器改用面板控制，直接輸出50HZ的電壓，使用萬用表測量變頻器輸出電壓，發現A-B之間為400V，B-C及A-C之間均為100V左右。至此判斷變頻器為變頻器內部故障導致。

8. 聯系變頻器售后技術人員到場，拆開變頻器后，發現A相驅動板輸出線燒斷，驅動板部分燒壞，檢測IGBT、電容為正常。更換驅動板及輸出線后，單機點動電動機及系統自動控制電動機均正常。

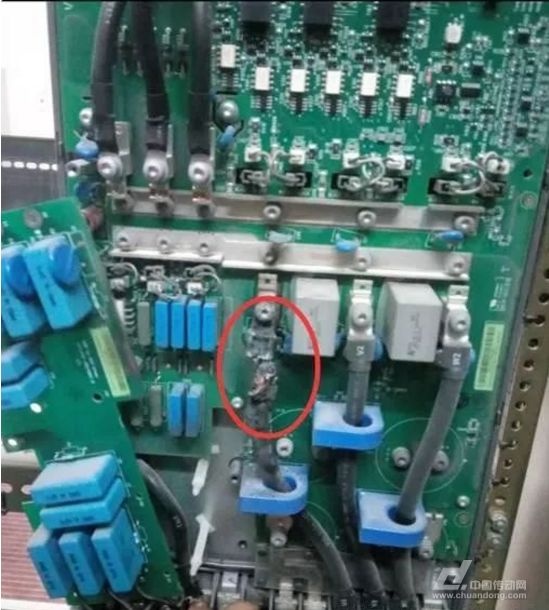

A相輸出線燒毀

IGBT部分燒的痕跡，但經檢測IGBT功能正常

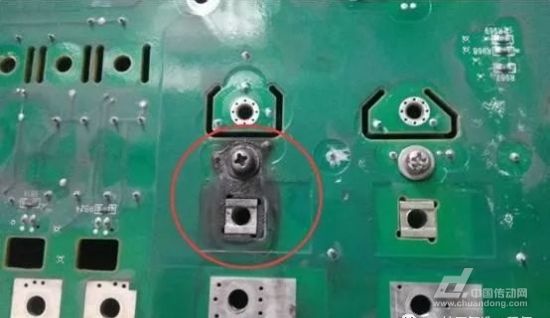

驅動板有燒壞的痕跡

由于該機泵為備用泵，在例行切換運行過程中，出現該問題，變頻器上的運行時間顯示，該機泵運行時間僅為100h左右，變頻器專業技術人員分析，出現該故障，應該為制造缺陷，A相輸出線的螺栓在制造裝配時，未做到完全緊固，導致輸出線與端子之間接觸不良，運行過程中，大電流導致導線發熱燒斷。

本次故障也反映出了某些問題，即變頻器內部螺栓的緊固，在日常巡檢、特護等工作中，均不會涉及到，對于制造缺陷，只能靠增加運行頻次和運行時間，在運行中暴露出缺陷。
